CAN總線起始于1986年左右，至今仍廣泛應用?，F(xiàn)在人們對安全的要求已大為提高，所以要不斷仔細審視CAN的安全性能。現在已經發現的重要的CAN問題有：在消極報錯狀態下可能出現等效離線，使節點不能收發的時間相當長[1];錯幀漏檢率的估計不準，特別在誤碼率高時比Bosch CAN2.0數據高多個數量級[2]，在單目的地址時影響數據正確性，在多個目的地址時會影響數據一致性;標準的振蕩源精度要求偏低[3]，使誤用廉價器件成為可能，影響系統的穩定性;本文發現的優先級倒置的可能性，使調度分析結果的可信度下降;在數據幀倒數第二位的局部錯可能引起不一致的接收重復或丟失[4]。所以在FlexRay尚未達到預定目標、無論在可靠性還是價格上能取代CAN以前，對CAN作進一步的改進仍然是非常有意義的。
CAN是一種代表性的事件觸發通信協議，同時發生的多個通信請求將按照消息的優先級進行無損仲裁，高優先級的勝出。按照消息的優先級進行無損仲裁是CAN原始專利的唯一權利要求[5]。對于低優先級的消息而言，送達時間將受到高優先級消息的阻擾，在高優先級消息為周期性時，最壞送達時間是可以預先計算出的[6]。如果能安排好發送消息的初始相位并作寬松的時鐘同步，這個最壞送達時間可以大為減少。事件觸發協議的優點是總線帶寬可以得到充分利用。另一個優點是高優先級消息可得到迅速發送。但是由于工業環境中普遍存在的電磁干擾，總線上會有毛刺，CAN總線的標準中已考慮到應對方法?，F(xiàn)在發現毛刺應對方法可能使節點的同步受到影響，從而損及高優先級消息的發送機會，出現優先級的倒置，動搖了CAN總線的基本性能。
1 毛刺的存在
車內電磁環境惡劣， ISO 76372/3總結出代表性的傳導和輻射干擾。有人專門作了輻射干擾的實驗，參考文獻[7]的實驗中用24 V蓄電池給車內常用的繼電器供電(CAN系統供電是獨立的)，電源線與CAN電纜靠得很近，在電纜線有屏蔽、線長為2 m時，手動開關繼電器時可以看到CAN波形上疊加的毛刺，輻射干擾實驗結果如圖1所示。

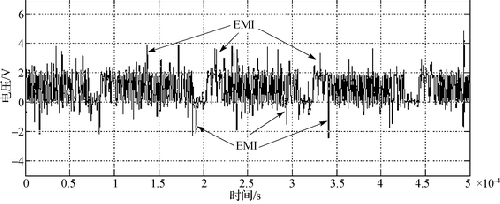

圖1 輻射干擾實驗結果
實際汽車上也見到CAN總線失效的報告[8]：豐田汽車在經銷商產品報告中確認，由任何原因召回的車中發現丟失CAN數據的記錄有292宗。毛刺是引起CAN總線出錯的可能原因，其具體誘發過程需要仔細分析，不能掉以輕心。
2 CAN位時間與消息仲裁原理
CAN總線把位時間劃分為NBT等分的時間片，稱為Tq。CAN總線控制器按Tq對總線上的差分電平進行采樣，以決定內部狀態。當總線上沒有通信時，稱為總線空閑，電平差在0~0.5 V，邏輯值為“1”。電平差為0.9 V以上時邏輯值為“0”。 由圖1可知，存在“0“毛刺，也存在“1“毛刺。CAN總線驅動器的特性是線與，當“1”和“0”同時發生時，總線的電平為“0”，這便是仲裁功能。一幀開始發送的第一位是“0“，稱為SOF，然后是消息的標識符ID。ID代表了消息的優先級，每個節點通過位采樣知道總線上仲裁的結果，正常工作時如果發送“1”而讀回“0”，表示本發送節點本次ID發送失敗，需等下一次幀發送機會。
總線空閑時，一個有發送要求的節點須先觀察是否有別的節點已經開始發送，如已開始就不能發送。正是這里，由一個“0”毛刺開始的時段可以誤解為別的節點已開始傳送SOF，毛刺阻斷了該節點的發送(不管該節點要傳送的消息優先級有多高)。
由于傳送電纜延遲以及中間器件(如光隔離)的延遲τ，節點將見不到提前量τ以內發送的別的節點的SOF。同理，別的節點要經過τ以后才見到該節點發送的SOF，τ以后別的節點就因總線上已有發送而不允許發送了。這樣，在本節點請求時刻±τ內的發送被認為是“同時”請求發送，它們將按ID仲裁。對遲于其τ的其他低優先級幀的發送，它也是必然勝出的。
