縮短鋰離子電池充電時間
手機電池通常采用標準USB端口(5V/500mA)和外部充電適配器進行充電。由于智能手機電池組相對較大，在使用傳統的線性充電器工作模式時，充電時間會比較長。這種情況可以通過將充電電流增加到1C加以改善，但手機電池必須連接到外部充電適配器(雖然不是用于標準USB端口)。誠然，1C充電模式也會引起充電器IC的散熱問題——當外部充電適配器連接到手機時，會造成外殼變得非常地?zé)?。因此，設計人員一般需要為散熱保留一部分PCB空間。

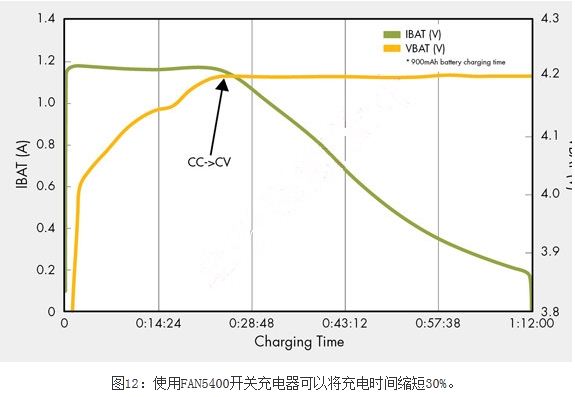

傳統的線性充電器類似于效率可達70%的低壓差(LDO)穩壓器(圖11);開關充電器則類似于效率可達94%的DC-DC轉換器。即使是連接到標準的 5V/500mA USB端口，開關穩壓器也能支持高達650mA的充電電流。例如，當采用與900mAh電池組相同的配置時，充電時間要花1小時12分鐘?？傮w充電時間縮短了30%，外殼溫度則降低到40℃以下(圖12)。
FAN540x開關穩壓器可以用來縮短充電時間，簡化散熱方面的結構設計。這種開關穩壓器具有±5%的高精度輸入過流保護(OCP)功能以及±0.5%的充電過壓保護(OVP)精度。OVP和可選輸入OCP可以為充電電池提供額外保護。
