主要介紹了一種基于心電圖采樣模塊與智能手機的心電圖服務系統設計方法。 首先給出了系統的基本框架， 然后重點給出了具有藍牙接口的心電圖機設計方案以及手機終端軟件設計方法， 其中采用專用的心電圖模塊AIKD812-256 與藍牙模塊HC-06 設計心電圖機， 采用J2ME 平臺編程實現藍牙通信、心電數據存儲、心電數據發送至服務器的功能， 并對實現過程中的關鍵代碼進行分析， 最后給出了心電圖機運行的測試結果。 測試結果表明本文設計的心電圖機可用于遠程醫療監護。
近幾年來， 心腦血管疾病成為了危及人類健康的主要疾病之一。 心電信號是進行病理診斷的依據， 現有心電監護系統主要包括2 種： (1)記錄病人心電數據的Holter 系統; (2)病房的心電監護系統。 前者攜帶方便， 但不能進行實時診斷; 后者可以用于診斷， 但只能在醫院使用。
隨著人們生活節奏的加快， 需要一種攜帶方便， 又能實時供醫生診斷的便攜式心電監護系統。 如文獻[2，3]分別介紹了一種基于智能手機的心電實時監護系統，系統由測量節點、智能手機節點和監護中心端組成，智能手機節點通過藍牙實時接收由心電采集節點傳來的心電數據， 并將監護情況通過GPRS 網絡傳輸?shù)奖O(jiān)護中心， 但均未給出具有藍牙功能心電圖機節點的設計方法。 文獻[4]提出了一種基于ZigBee 的多功能心電信號的測量方法， 可用于連接計算機系統實現病人長期監測。 文獻[5]中提出了一個基于Linux 的12 導聯心電信號便攜式監測系統， 具有交互式液晶觸摸功能，可用于互聯網遠程診斷系統。
本文以AIKD812-256 心電圖采樣模塊與智能手機為核心設計一種具有藍牙通信接口的便攜式心電監護系統。 該心電圖監護系統將心電圖機采集到的心電數據通過藍牙接口傳輸至手機， 手機可以實時存儲心電數據， 并能根據需要將心電數據通過GPRS/3G 網絡傳輸至醫療中心服務器， 供專業人員診斷。 文章安排如下： 第1 部分給出具有藍牙接口的心電圖機設計方案;第2 部分為手機軟件設計方法， 包括藍牙通信、心電數據存儲、心電數據發送至服務器， 并對其實現過程中的關鍵代碼進行分析; 第3 部分為測試情況與小結。
1 心電圖機設計方案
1.1 系統簡介
心電圖是一門較為深奧的學科， 一般情況下， 基層醫療單位醫生、心血管患者不可能都是心電圖方面的專家。 本文提出的系統以具有優質資源的醫療機構為服務中心， 通過Internet 網絡與多個位于鄉鎮或農村、重點監護病人的心電圖機終端互連， 在一定程度上解決“看病難”問題。 本系統主要由如下4 部分組成： 心電圖機、安裝有專用軟件的手機、專家診斷終端、1 個醫療中心服務器， 系統結構框圖如圖1 所示。

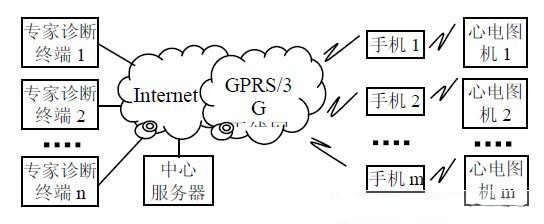

圖1 系統結構框圖。
其中， 心電圖機與手機一一對應， 其數量m 為系統中需要心電監測的用戶數; 專家診斷終端數n 是系統中專家為用戶進行診斷操作的計算機數。
在該系統中，心電圖機采集人體的心電數據， 并通過藍牙將測得的心電圖數據傳送至手機， 實時地顯示在手機屏幕上，根據用戶設置可以將心電數據存儲在手機中或通過GPRS/3G 網絡傳輸至醫療中心服務器。
專業人員可以在專家診斷終端上對上傳的心電數據進行診斷，并利用電子郵件或短信將診斷完成的消息通知對應用戶， 以便用戶通過手機軟件提取診斷結果。
