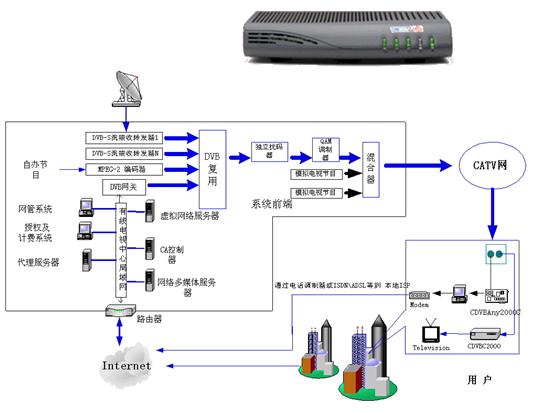

有線電視系統圖
1.基本組成(1) 接收信號源 (2) 前端設備(3) 干線傳輸系統。如干線放大器 (AGC)、 (ASC)和干線電纜或光纜 。
(4) 用戶分配網絡
(5) 用戶終端
電視接收、調頻廣播 、線纜調制解調器 (Cable Modem，PC機、IP電話等) 等。
線纜調制解調器 (Cable Modem)，連接電腦用 RJ-45 10Base-T 連接器， 下行載波頻率在88～860 MHz之間，采用64/256QAM方式，下行速率可達42.4M bps，上行調制頻率可高達42 MHz，采用QPSK/16QAM，上行速率最高可達10Mbps。
