一、EMIF總線概述
外部存儲器總線(EMIF, External Memory Interface)總線是京微雅格(CME)的8051硬核與FPGA之間的并行8位總線接口，主要的信號有6個，分別為：
memaddr[22:0]：23位地址總線，對應8M地址空間;
memdatao[7:0]：8位數據輸出總線;
memdatai[7:0]：8位數據輸入總線;
memrd：總線讀信號;
memwr：總線寫信號;
memack：總線應答信號;
與EMIF操作時序有關的8051的內部寄存器為CKCON寄存器，一般8051的初始化程序需要在主函數的初始化更改該寄存器的初始化值，以實現最快的總線訪問效率。

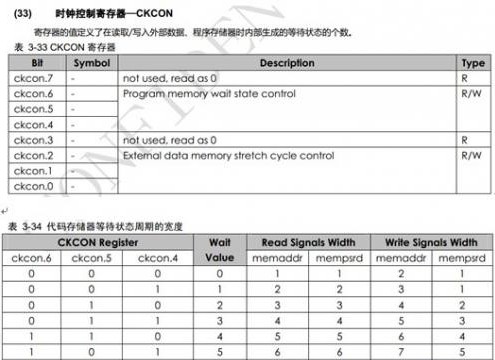

1、EMIF總線相關的MCU寄存器：CKCON
CKCON主要作用是設置存儲器地址總線memaddr[22:0]和讀寫memwr/ memerd信號的寬度，已實現對不同外設時序的操作，若寬度仍不夠，也可以通過memack實現硬件延時，理論上可以實現任意寬度的地址總線地址和讀寫信號。
CKCON寄存器的默認值為：0x71
通過設置CKCON的第4-6位，可以改變CPU的運行效率，最小值是001，不可設置為000;當設置為111，運行的效率最慢;所以推薦客戶在CPU開始運行就改變4-6位的值為001，以使CPU運行的效率最快。

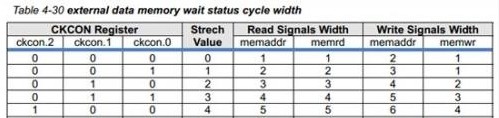

通過設置CKCON的第0-2位，可以改變EMIF總線的memrd,memwr,memaddr的寬度，最小值是000，對應memrd,memwr,memaddr的寬度為1個時鐘周期;當設置為111時，對應memrd,memwr,memaddr的寬度為8個時鐘周期;所以推薦客戶在CPU開始運行就改變4-6位的值為000，以使EMIF總線訪問的效率最快。
所以推薦用戶在8051主程序程序一開始就改變CKCON的值為0x10。
2、基于Data Banking的總線地址擴展規則：

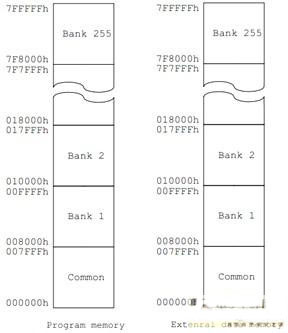

CME的8051處理器為馮諾依曼結構，即程序總線和數據總線統一編址。EMIF地址總線的地址位為23位，對應8M Bytes的地址空間。8051是通過Data Banking的方式實現地址總線的擴展。8051每個bank的地址空間為32K Bytes，共有256個bank。地址空間的分布如下圖所示，這里僅對外部數據存儲空間做介紹：
與外部數據存儲空間有關的寄存器為：
D_PAGESEL(默認初始值為0x01，即指向Bank 1地址空間)
因為D_PAGESEL為8位寄存器，所以剛好對應256個bank。D_PAGESEL的值對應地址總線上的memaddr[22:15]的值，即地址總線的高8位地址總線。注意：D_PAGESEL的值不可為0，因為當為0時，將會與Common Bank的地址空間重疊(0-7FFFF)。
