隨著嵌入式技術和通信技術的發展，在手機領域，智能手機已成為手機發展的主流趨勢。目前在智能手機領域，從處理器選型、操作系統選擇以及應用程 序開發都是研究的熱點。在高校計算機相關專業的課程中也越來越多地涉及到智能手機的相關內容，越來越多的學生也都投入到智能手機的學習和開發陣營中來。因 此，為這些學生提供相關的實驗設備顯得很必要。本文提出基于三星S3C2410芯片為核心構建智能手機硬件實驗平臺，并結合無線通信模塊實現智能手機電話短消息功能。為學生進行智能手機相關的實驗提供了平臺，通過本平臺，學生可以自己動手完成智能手機設計時的各種軟件開發，改變了傳統的驗證式的實驗平臺模式，有利于學生創新能力的培養。
1 智能手機軟硬件實驗平臺設計
手機的硬件實現方式主要有3種：
(1)只用基帶芯片，通常稱作功能手機;
(2)基帶芯片加協處理器，這類產品是在功能手機的基礎上增強了多媒體處理功能;
(3)基帶處理器加應用處理器。這是智能手機所采用的設計，基帶處理器用于通信，應用處理器用于多媒體和其他應用。
在設計智能手機硬件平臺時，需要注意以下幾個方面：
(1)應用處理器應具有足夠高的主頻用以保證系統的運行速度，使各種應用能夠運行暢通;
(2)系統應有足夠的內存空間用以保存應用程序和用戶數據;
(3)具備良好的人機交互界面，用戶可以方便地進行操作?；鶐幚砥餍阅芊€(wěn)定，保證用戶實時通信。
1.1 硬件平臺設計

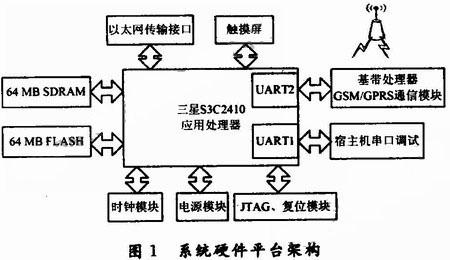

硬件主要包括調試接口、存儲系統、GSM/GPRS通信模塊、人機交互模塊。核心控制器芯片采用三星公司的S3C2410處理器，頻率穩定運行 在203 MHz.作為實驗平臺，完成智能手機的基本功能，不要求大量數據處理，因而203 MHz的主頻能夠保證系統的運行速度。系統采用64 MB SDRAM和64 MB NANDFLASH作為存儲系統，從而保證系統和用戶的存儲空間。通信上，應用處理器通過UART2連接基帶處理器即GSM/GPRS通信模塊，GSM /GPRS模塊采用SIMCOM公司的SIM300模塊，該模塊具備完善的GSM/GPRS三頻/四頻解決方案，支持GSM通話及短消息收發和 GPRS數據傳輸，可以方便地通過AT命令進行控制。系統通過LCD顯示圖形操作界面，采用觸摸屏代替?zhèn)鹘y(tǒng)鍵盤操作，界面更友好，操作更方便。同時提供擴 展接口用于學生擴展智能手機的其他功能，如利用以太網接口實現網頁瀏覽等。整個系統的硬件框圖如圖1所示。
1.2 系統軟件平臺設計

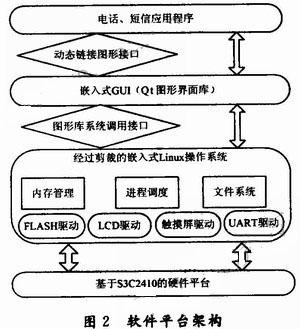

系統軟件平臺的功能是為應用程序開發提供平臺。系統軟件以嵌入式Linux操作系統和嵌入式GUI Qtopia為基礎來設計的，整個軟件平臺的架構如圖2所示。
1.2.1 Bootloader
Bootloader是系統上電后運行的第一段代碼，主要工作是完成硬件的初始化和為加載操作系統準備好條件。它的實現是依賴于硬件的，不同體 系結構開發板的Bootloader變化很大。為了更好地支持目標板的硬件設備，該系統選擇在ADS1.2集成開發環境下開發自己的Bootloa- der. Bootloader的實現過程主要分為以下2個階段：
(1)主要進行與CPU內核以及存儲設備密切相關的初始化處理工作，這部分的代碼通常用ARM匯編指令編寫，包含在start.S文件中。通常包括一些步驟：
①硬件初始化工作。包括關閉看門狗;屏蔽所有中斷;設置處理器時鐘和工作頻率;初始化外部寄存器;初始化堆棧指針。
②為階段(2)準備RAM空間，并把階段(2)的代碼拷貝倒RAM,跳轉倒階段(2)的入口點。
(2)完成一般的啟動流程以及提供目標板設備的驅動支持，這部分會被拷貝倒RAM中執行，這段代碼通常由C語言來實現，具有較強的可讀性和移植性。
通常包括一下步驟：
①通過set_gpios()函數完成通用I/0設置;
②通過mere_map_init()，mmu_init()函數完成內存映射和內存管理單元初始化;
③初始化MTD設備，使用mtd_dev_init()函數;
④拷貝NAND FLASH中的Kernel映像文件和根文件系統映像到RAM空間中;
⑤跳轉到內核的第一條指令處。
至此，Bootloader的任務結束，接下來的任務由操作系統完成。
