CAXA實體設計(三維CAD)2013版本經過不斷完善、提升，產品的穩定性、兼容性更好，是中國機械工程師設計建模、制圖的首選工具。
CAXA實體設計2013集成工程模式和創新模式建模，集成二維電子圖板三維接口快捷投影二維工程圖，并且新增了多項功能，且支持CAITA的V5 R22和NX8.0以及CERO2.0。
CAXA實體設計簡單易學上手快，具備初級電腦知識者即可快速熟練掌握。CAXA實體設計不僅用于機械設計，還可以進行家裝設計、工藝品、日常生活用品的創意設計。本篇講的就是家裝設計過程中的一個小案例：巧用貼圖渲染制作仿真毛玻璃。

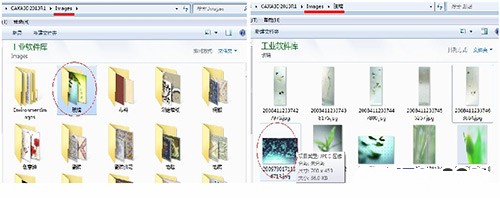

首先，找個玻璃的圖片(jpg等格式，網上很多的)，保存一下，最好保存在實體設計軟件安裝目錄下的Images文件夾內待用，如圖1所示的圖片。
(圖1)
然后，打開CAXA實體設計事先做好的電視柜，柜子已經完成大半，現在我將給這個電視柜配上毛玻璃。在右邊的元素庫里拉進一個【厚板】元素，選中后進入【包圍盒】狀態，編輯尺寸，長和寬適配柜門尺寸，厚度尺寸可以靈活掌握，這里選擇的3;一個柜門配置兩塊毛玻璃，用三維球定位。確定后見圖2。
(圖2)

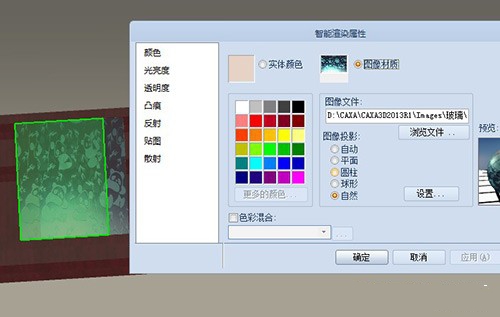

接下來，選中一塊玻璃的表面(變綠色)，右鍵選擇【智能渲染】，在圖像文件選項下找到玻璃圖片保存的路徑，選擇圖片點擊確定。這樣，一塊玻璃就建成了，同樣的方法，將另外一塊玻璃渲染出來，如圖3所示。
(圖3)
