嵌入式技術的迅速發展使得越來越多的嵌入式終端設備應用在人們的日常生活中，其中不乏應用在一些偏遠地方，甚至工作在無人看管的場合下。人口比較稀少的地方，由于基站分布比較分散，加之人口比較稀疏，基站維護等操作常難以執行，這就需要在某些地方放置網絡信號測試儀檢測該地區的通信信號質量，并將該信息反饋到遠程服務器。同時，由于硬件系統程序設計固有的局限性，固件程序的升級在所難免。針對實際情況，本文開發了網絡信號測試儀的單片機遠程升級系統。
1 系統硬件設計

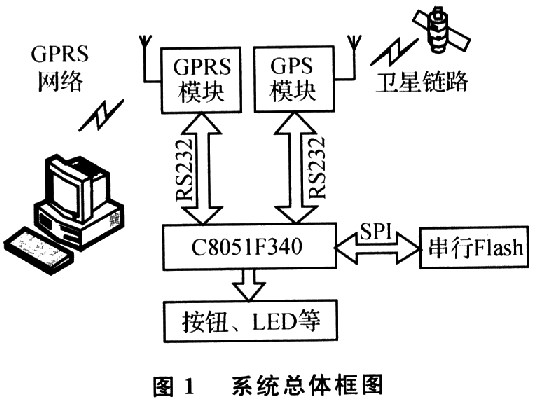

整個系統以Silicon Labs公司推出的混合信號片上系統型單片機C8051F340作為核心控制單元，采用GSM/GPRS/EDGE無線模塊MC75作為與遠程服務器的通信模塊，采用上海麗浪電子有限公司推出的R36模塊作為GPS模塊，通過GPS衛星接收RMC格式的導航電文供終端設備定位用。C8051F340單片機包含兩個TTL電平的串行接口，分別與GPRS模塊和GPS模塊進行通信。GPRS模塊可接收遠程控制臺發來的控制指令，并傳輸給單片機進行處理。系統總體框圖如圖1所示。
1.1 C8051F340介紹
C8051F340具有片內上電復位、VDD監視器、電壓調整器、看門狗定時器和時鐘振蕩器等內部資源，是真正能獨立工作的片上系統。Flash存儲器還具有在系統重新編程能力，可用于非易失性數據存儲，并允許遠程更新8051固件程序。用戶軟件對所有外設具有完全的控制，可以關斷任何一個或所有外設以降低功耗。
