幾年前，用個人電腦(Personal computer，PC)實現家電自動化是一件令人望而卻步的事——它要求配置中斷請求(Interrupt Request，IRQ)、向PC 機添加額外的控制卡，以及對跳線組態進行恰當?shù)脑O(shè)置。每當在家電網絡上添加/ 刪除某個設備或家電時，都需要重復這種冗長乏味的過程。
近來，通用串行總線(Universal Serial Bus，USB)的使用，為家電自動化引入了一種更為簡單的實現途徑。采用稱為“即插即用”(plug-n-play)的簡單操作，當家電插入PC 上的USB 端口，就會與PC 交換USB 家電參數，從而消除了對家電接口進行設置的繁瑣工作。根據經由USB 端口傳送至PC 的家電描述符，自動把家電配置為“就緒”狀態。此外，在家電網絡上添加或刪除新家電，只要將它們簡單地插拔即可。

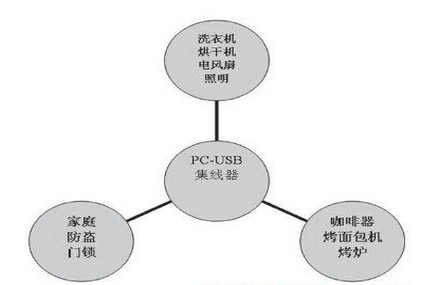

圖1
本文介紹了建立在USB 基礎之上的、創新的家電自動化應用，包括USB 自動洗衣機、烘干機、咖啡機、安保系統以及家電控制臺，如圖1 所示。此外，本文還以基于USB 的照明控制為例，講解了基于USB 的家電自動化的基礎知識。最后，本文比較了USB 和其他用于家電自動化的主流無線技術(如，ZigBee. 通信協議和Bluetooth. 無線通信協議等)的異同。
幾年前，用個人電腦(Personal computer，PC)實現家電自動化是一件令人望而卻步的事——它要求配置中斷請求(Interrupt Request，IRQ)、向PC 機添加額外的控制卡，以及對跳線組態進行恰當?shù)脑O(shè)置。每當在家電網絡上添加/ 刪除某個設備或家電時，都需要重復這種冗長乏味的過程。
近來，通用串行總線(Universal Serial Bus，USB)的使用，為家電自動化引入了一種更為簡單的實現途徑。采用稱為“即插即用”(plug-n-play)的簡單操作，當家電插入PC 上的USB 端口，就會與PC 交換USB 家電參數，從而消除了對家電接口進行設置的繁瑣工作。根據經由USB 端口傳送至PC 的家電描述符，自動把家電配置為“就緒”狀態。此外，在家電網絡上添加或刪除新家電，只要將它們簡單地插拔即可。
本文介紹了建立在USB 基礎之上的、創新的家電自動化應用，包括USB 自動洗衣機、烘干機、咖啡機、安保系統以及家電控制臺，如圖1 所示。此外，本文還以基于USB 的照明控制為例，講解了基于USB 的家電自動化的基礎知識。最后，本文比較了USB 和其他用于家電自動化的主流無線技術(如，ZigBee. 通信協議和Bluetooth. 無線通信協議等)的異同。
USB總線架構
USB 是每條總線支持一個主機的一種主機控制架構。大部分的PC 上都有多個USB 主機。設備能用集線器以菊花鏈方式連接到主機上。多個集線器能夠以菊花鏈方式連接起來，支持多達127 個不同設備，每個菊花鏈段長度不能超過五英尺。
這種菊花鏈?zhǔn)竭B接，形成了稱為層式星狀(tiered star)的拓?fù)浣Y(jié)構， 它與 10-Base T 以太網類似。與以太網拓?fù)浣Y(jié)構相比，USB 有一些優點，因?yàn)閁SB 集線器能為連接在其上的設備供電，并在發生過流現象時關閉設備。USB 集線器還能適當過濾主機和設備間的數據，實現低速(LS)、全速(FS)和高速(HS)設備的無縫集成。
USB 是即插即用型協議，能動態加載和卸載USB 驅動程序。要加載USB 驅動程序，必須有USB 提供商標識符(VID)和產品標識符(PID)。這兩個標識信息記錄在USB 設備的設備描述符中。
VID 用來識別USB 總線的制造商。通常，VID 由名為“通用串行總線開發者論壇”(USB Implementers’ Forum，USB-IF，www.usb.org)組織分配。申請者需要支付注冊VID 費用。
與VID 類似， PID 是一個16 位數字。PID 標識的是產品。設備制造商提供PID 號。不同于VID，對于PID 來說，USB-IF 對其沒有任何管理上的限制。
