本文介紹一種以單片機為核心的位移自動測量系統，該系統采用光柵傳感器把被測位移量轉變?yōu)殡娦盘?hào)，經前置放大和電路處理后，送入8031單片機進行綜合運算處理后輸出，并通過LED顯示。文中介紹了整體電路的設計和單片機系統的硬件及軟件流程。
1 引言
目前在精密機加工和數控機庫中采用的精密位稱數控系統框圖如圖1所示。
隨著電子技術和單片機技術的發展，光柵傳感器在位移測量系統得到廣泛應用，并逐步向智能化方向轉化。

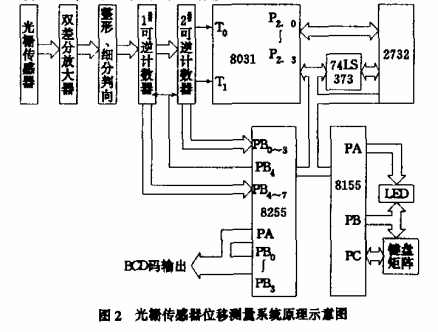

圖 2是利用光柵傳感器構成的位移量自動測量系統原理示意圖。該系統采用光柵移動產生的莫爾條紋與電子電路以及單片機相結合來完成對位移量的自動測量，它具有判別光柵移動方向、預置初值、實現自動定位控制及過限報警、自檢和掉電保護以及溫度誤差修正等功能。下面對該系統的工作原理及設計思想作以介紹。
