本文目的是要理清ARM處理器的CPSR狀態標志和ARM指令的條件符之間的關系。
一、CPSR寄存器

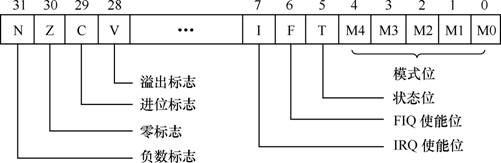

ARM V4的CPSR寄存器(和保存它的SPSR寄存器)中的位分配如下圖1所示。
圖1 程序狀態寄存器格式
狀態標志位含義：(其它位的含義和本文主題無關，此處不多介紹)
N
N=1 表示運算的結果為負數;N=0 表示運算的結果為正數或零;
Z
Z=1 表示運算的結果為零;Z=0表示運算的結果為非零;
C
可以有4種方法設置C的值：
─ 加法運算(包括比較指令CMN)：當運算結果產生了進位時(無符號數溢出)，C=1，否則C=0。
─ 減法運算(包括比較指令CMP)：當運算時產生了借位，C=0，否則C=1。
─ 對于包含移位操作的非加/減運算指令，C為移出值的最后一位。
─ 對于其他的非加/減運算指令，C的值通常不改變。
V
可以有2種方法設置V的值：
─ 對于加/減法運算指令，當操作數和運算結果為二進制的補碼表示的帶符號數時，V=1表示符號位溢出。
─ 對于其他的非加/減運算指令，V的值通常不改變
二、條件符及對應的標志位
