(接上)
診斷
診斷在汽車電子中必不可少，這是汽車安全性的必然要求。TL4729G支持過熱、開路和短路診斷?？蛻粼谑褂肨LE4729G時碰到的大多數問題也集中在開路診斷上。TLE4729G的診斷表如表4所示。在全步模式下和半步模式下，由于換相的差異，導致了開路診斷信號有差異。在某些半步換相表下，甚至出現不能診斷的情況。
從表4可以看出，短路到地和開路錯誤同時發生時，診斷結果和短路到地是一樣的，因此可以認為短路到地的優先級比開路錯誤高。
開路診斷的原理是利用感性負載續流的原理。如圖10所示，一般來說，每次換相的時候，內部SR觸發器置位，置位信號由換相信號決定，如圖10左上所示，置位信號使得ERROR1為低電平。SR觸發器的輸出經過一個濾波環節(典型濾波時間為15μs)連接到ERROR1，如果感性負載是良好連接，即未開路的，在負載電流方向改變時，由于續流的作用，全橋兩個輸出中的一個電壓為VS+VFU(VFU為續流二極管導通壓降)，比如圖10中T14由導通到關斷，T12尚未導通時，此時電流經過與T12并聯的二極管續流，這時候Qx2的電壓值為VS+VFU。全橋的兩個輸出分別送入到兩個電壓比較器的同相輸入端，而這兩個電壓比較器的反相輸入端則與電源VS相連，兩個比較器的輸出連接至一個或門的兩個輸入，與門的輸出則連接到RS觸發器的R管腳。所以換相過程由于有續流電壓的存在使得或門的輸出為1，使得RS觸發器復位，一般而言換相過程持續時間遠小于15μs，所以在正常模式下由于復位信號的作用使得ERROR1保持為高。當出現開路的時候，VS+VFU這個條件被破壞，RS觸發器置位，15μs后ERROR1信號為低。
全步模式開路診斷
本例中采用XC800作為處理器，使用P3口作為TLE4729G的電流設置和換相口。定義如表5。
在全步模式下，電流設定和換相是分離的，所以可以用兩個不同的函數來實現，分為為電流設定函數和換相函數，當然也可以統一到一個函數中，換相的時候?qū)?yīng)電流管腳不發生變化即可。

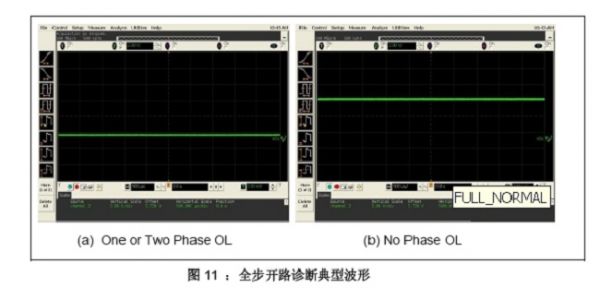

全步模式下的開路診斷容易實現，ERROR1指示開路情況，當未出現開路時，ERROR1為高電平，當出現開路時ERROR1為低電平，如圖11所示。
