實例:設備監控系統中彩色圖像處理的實現

2013-09-30 10:26 來源:電子信息網 作者:洛小辰

數字視頻監控系統在采用相對傳統的人工方法后,表現出來的結果是效率低下,自動化程度不理想,特別是在人員無法常駐等對監控自動化程度要求高的環境。為此,基于嵌入式的遠程監控系統應運而生,并與圖像分析和圖像處理技術相結合,實現了一定的智能監控功能,較好地滿足了設備系統監控的實際需要。本系統依托于等離子體發生設備,對等離子體發生裝置進行了視頻監控。等離子體發生裝置在真空狀態下產生等離子體的過程中,顏色會發生相應的變化,通過對其顏色的實時監控達到實時獲取發生裝置狀態的目的,從而達到監控目的。

日前,TI針對數字媒體處理器推出TMS320DM643,這款新品是基于C64xDSP之上,針對多媒體處理的實際需要,集成了完備的數字視頻、數字音頻輸入輸出及以太網接口,該芯片工作主頻最高可達600MHz,處理能力可達4800MIPS。為提高處理效率,保證高速的DSP和相對低速的外設之間速率匹配,TMS320DM643在片上設有L1D、L1P和L2RAM/Cache兩級緩存,二級緩存L2的具體用途通過緩存寄存器的相應位來設置。TMS320DM643采用了增強型超長指令字結構,內核有8個功能單元(兩個乘法器和6個算術邏輯單元、64個32位通用寄存器),可在一個周期內完成4個16位乘加運算或8個8位的乘加運算。針對圖像處理的實際,也設計了大量相關指令。同時,TMS320DM643還集成了豐富的外圍設備和接口,為構建視頻設備監控系統提供了便利條件。

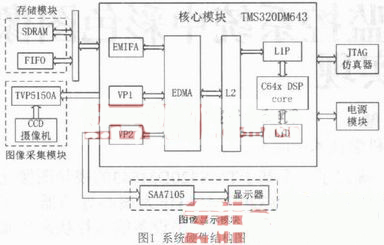

本文就將以DSP控制模塊為核心,由圖像采集模塊、存儲模塊、圖像顯示模塊以及電源管理模塊等模塊構成,系統的硬件結構如圖1所示。

圖像處理 系統的硬件結構
